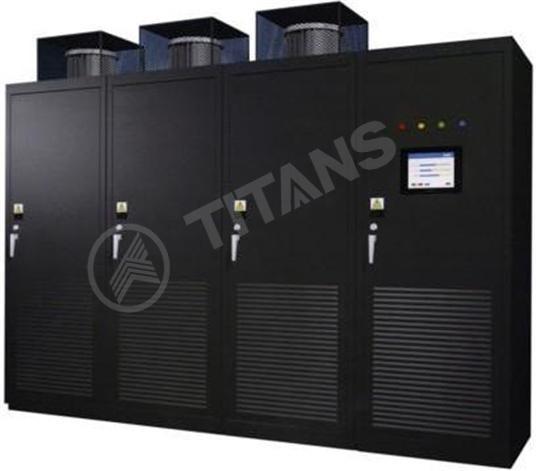

產品介紹
動態無功補償及諧波治理裝置TMVG/SVG通常兩部分組成：動態補償裝置SVG（又稱為STATCOM）以及相并聯的固定電容或電抗補償。動態補償裝置SVG是基于大功率逆變器的動態無功補償裝置，它以大功率三相電壓型逆變器為核心，其輸出電壓通過連接電抗接入系統，與系統側電壓保持同頻、同相，通過調節其輸出電壓幅值與系統電壓幅值的關系來確定輸出功率的性質，當其幅值大于系統側電壓幅值時輸出容性無功，小于時輸出感性無功。
TMVG/SVG用于輸電網，可提高電力系統穩定性、增加系統阻尼、抑制系統振蕩，從而大幅度提高電壓傳輸能力。隨著我國跨區電網建設的迅速發展，電力系統的無功及動態電壓穩定問題日益凸顯，裝設高壓大容量TMVG/SVG是有效手段。
SVG用于配電網（又稱為DSTATCOM），可針對波動負載進行快速有效的動態無功補償，對電壓波動與閃變、負荷不平衡、功率因數及諧波進行補償，在有效改善電能質量同時，可取得明顯的節能降耗效益，例如，當TMVG/SVG用于電弧爐、電石爐等負載進行補償時，平均耗電往往可降低4%-15%，經濟效益非常顯著。
TMVG/SVG工作原理：
裝置的基本原理就是將自換相橋式電路通過電抗器并聯在電網上，適當地調節橋式電路交流側輸出電壓的幅值和相位或者直接控制其交流側電流就可以使該電路吸收或者發出滿足要求的無功電流，實現動態無功補償的目的。
圖：TMVG/SVC工作原理示意圖
TMVG/SVG特點與優勢：
■ 能夠提供從感性到容性的連續、平滑、動態、快速的無功功率補償；
■ 基于IGBT逆變器，為可控電流源型補償裝置，不會發生諧波放大及諧振，對系統參數不敏感，安全性與穩定性好；傳統SVC對系統參數敏感，易發生諧波電壓放大甚至諧振的現象；
■ 不僅不產生諧波，而且同時具備諧波補償功能，在動態無功補償的同時，可對13次以下的諧波進行濾除。而SVC中TCR在補償無功功率同時產生大量諧波，導致TCR必須與大容量濾波器同時使用；
■ SVC響應時間約40-60ms，而SVG響應時間一般不大于10ms。用于配電網時，閃變抑制效果要比SVC好2-3倍；用于輸電網時，提高系統穩定性的效果也要遠優于SVC；
■ SVC是阻抗型特性，輸出無功電流隨母線電壓降低而線性降低；SVG是電流源特性，輸出無功電流不受母線電壓影響。SVG的電流源特性也使SVG具備較強的短期過載能力，可用來進一步提高電力系統穩定性，而SVC不具備過載能力；
■ SVG為電流源特性，輸出無功電流不受母線電壓影響，電流源特性也使TMVG/SVG具備較強的短期過載能力，可用來進一步提高電力系統穩定性，而SVC是阻抗型特性，輸出無功電流隨母線電壓降低而線性降低，不具備過載能力；
■ 采用H橋串聯的鏈式結構，直接接入6kV、10kV、35kV系統，成本降低。而且具備N+1冗余結構，相一個鏈節單元損壞后仍可繼續滿負荷運行，裝置自身運行可靠性高。
■ 占地面積小，是同容量傳統SVC的1/3到1/2，移動性、擴展性好。
■ TMVG/SVG能在一定范圍內提供有功功率，減少有功功率沖擊；SVC只能提供無功功率；
■ TMVG/SVG中電容、電感等元件采用了與SVC完全不同的技術和制作工藝，運行過程中電磁噪聲顯著降低；
■ TMVG/SVG的運行損耗要比同容量SVC小2到3倍，運行成本低；
TMVG/SVG技術參數：
■ 額定電壓：380V/6kV/10kV/35kV
■ 額定輸出容量：6kV/1.2Mvar~35kV/100Mvar
■ 無功調節范圍：從容性無功到感性無功連續平滑調節
■ 安裝方式：室內/箱式
■ 響應時間：<10ms
■ 并網前輸出電壓：THD<7%
■ 并網后輸出電壓：THD<3%
■ 輸出三相不平衡度：<3%
■ 運行效率：≥99％
